فاصله وال پست ها از هم

تعیین فاصله استاندارد بین وال پست ها در دیوارهای غیرسازه ای یکی از مهم ترین نکات فنی در ساختمان سازی است. این فاصله نقش حیاتی در پایداری دیوار در برابر نیروهای جانبی مانند باد و زلزله ایفا می کند.

وال پست یا نگهدارنده دیوار عنصری است که برای مهار لرزه ای دیوارها به کار رفته و از تخریب یا ریزش آن ها در شرایط بحرانی جلوگیری می کند. استفاده از وال پست ها بر اساس آیین نامه های ملی ساختمان از جمله استاندارد 2800 ایران الزامی است.

انتخاب فاصله مناسب برای وال پست های قائم و افقی (کلاف میانی) مستلزم در نظر گرفتن عوامل فنی متعددی است. این فاصله باید توسط مهندس محاسب و با دقت تعیین شود تا ایمنی و عملکرد مطلوب دیوار تضمین گردد.

در این راهنما به بررسی جامع عوامل موثر بر فاصله وال پست ها ضوابط آیین نامه ای روش های تعیین فاصله و نکات اجرایی مهم خواهیم پرداخت.

وال پست چیست و چرا در سازه استفاده می شود؟

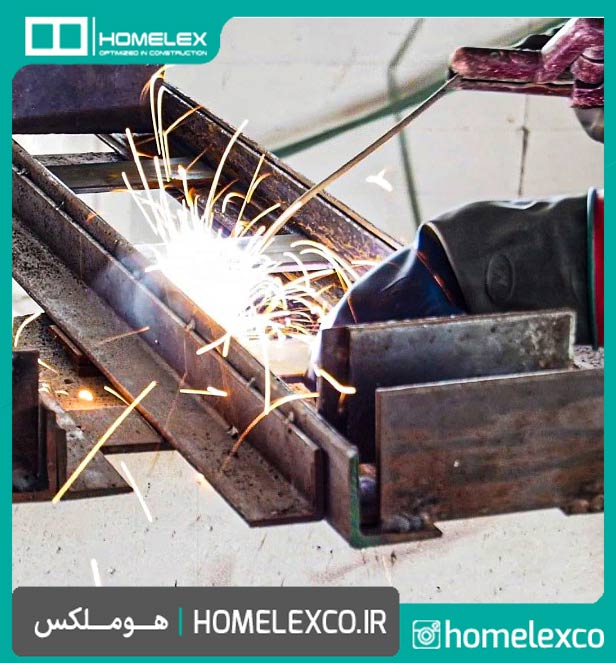

وال پست (Wall Post) به عضو نگهدارنده ای اطلاق می شود که برای اتصال دیوارهای غیرسازه ای به اسکلت اصلی ساختمان به کار می رود. این عضو معمولاً از پروفیل های فولادی مانند نبشی ناودانی یا قوطی ساخته می شود.

وظیفه اصلی وال پست انتقال بارهای جانبی وارده بر دیوار (مانند نیروی باد و زلزله) به قاب اصلی سازه است. این عمل باعث می شود دیوار به صورت یکپارچه در برابر این نیروها مقاومت کرده و از فروپاشی آن جلوگیری شود.

دیوارهای غیرسازه ای به تنهایی مقاومت خمشی و برشی کافی در برابر زلزله و باد ندارند. وال پست با کاهش طول و ارتفاع مهارنشده دیوار سختی آن را افزایش داده و پایداری آن را در برابر نیروهای جانبی تأمین می کند.اگرچه اجرای وال‌پست طبق ضوابط فنی مهم است اما نباید از تأثیر مستقیم قیمت وال پست بر متراژ موردنیاز غافل شد.

اهمیت تعیین فاصله مناسب وال پست ها در سازه

فاصله وال پست ها مستقیماً بر پایداری و مقاومت دیوار در برابر بارهای جانبی تأثیر می گذارد. فاصله نامناسب می تواند پیامدهای جدی برای ایمنی ساختمان داشته باشد.

اگر فاصله وال پست ها بیش از حد بزرگ باشد بخش های مهارنشده دیوار طولانی شده و در برابر خمش و کمانش ضعیف عمل می کنند. این ضعف می تواند منجر به ترک خوردگی یا ریزش دیوار در هنگام زلزله یا باد شدید شود.

تعیین فاصله بهینه تعادلی بین ایمنی لازم و ملاحظات اقتصادی و اجرایی ایجاد می کند. فاصله باید به گونه ای باشد که دیوار در هر دهانه قادر به تحمل بارهای جانبی طراحی شده باشد.

عوامل موثر بر تعیین فاصله وال پست ها

تعیین فاصله وال پست ها یک فرآیند مهندسی است که به چندین عامل کلیدی بستگی دارد.

• ارتفاع دیوار: دیوارهای بلندتر به مهار بیشتری نیاز دارند بنابراین فاصله وال پست های قائم در آن ها کمتر می شود.
• نوع مصالح دیوارچینی: مقاومت مصالح (آجر بلوک سفالی بلوک سیمانی و…) در برابر خمش حداکثر دهانه مجاز مهارنشده را تعیین می کند.
• محل قرارگیری دیوار: دیوارهای خارجی تحت تأثیر بار باد نیز هستند در حالی که دیوارهای داخلی عمدتاً تحت تأثیر بار زلزله اند.
• شدت بارهای جانبی: مقادیر بارهای باد و زلزله (بر اساس محل پروژه و آیین نامه ها) مستقیماً در محاسبات فاصله دخیل هستند.
• ضخامت دیوار: دیوارهای ضخیم تر مقاومت بیشتری دارند اما نیاز به وال پست در دهانه های بزرگ را از بین نمی برند.

تمامی این عوامل باید توسط مهندس محاسب در نظر گرفته شوند.

استانداردهای ملی و آیین نامه ها در خصوص فاصله وال پست ها

طراحی و اجرای وال پست ها در ایران باید بر اساس مقررات ملی ساختمان و استانداردهای مربوطه انجام شود. این استانداردها حداقل الزامات ایمنی را تعیین می کنند.

مهم ترین آیین نامه ها عبارتند از مباحث هشتم نهم و دهم مقررات ملی ساختمان و به ویژه استاندارد 2800 ایران (طراحی ساختمان ها در برابر زلزله).

استاندارد 2800 ایران

استاندارد 2800 در ویرایش های مختلف خود ضوابطی را برای مهار دیوارهای غیرسازه ای ارائه داده است. بر اساس این استاندارد حداکثر طول آزاد مجاز دیوار بین دو مهارکننده (وال پست یا ستون/دیوار برشی) و همچنین حداکثر ارتفاع آزاد مجاز دیوار بین دو مهارکننده افقی (کلاف میانی یا سقف/کف) محدود شده است.

به طور کلی حداکثر طول آزاد افقی دیوار معمولاً حدود 4 تا 5 متر و حداکثر ارتفاع آزاد عمودی دیوار (فاصله بین کلاف های افقی یا کلاف و سقف/کف) حدود 3.5 متر در نظر گرفته می شود. این مقادیر بسته به جزئیات و نوع مصالح در آیین نامه متفاوت است و نیاز به بررسی دقیق توسط مهندس دارد.

استاندارد 2800 همچنین به جزئیات اتصال دیوار به وال پست ها و لزوم استفاده از میلگرد بستر یا بست های انعطاف پذیر در فواصل مشخص اشاره دارد.

روش های محاسبه فاصله بهینه وال پست ها

تعیین فاصله دقیق وال پست ها توسط مهندس محاسب و بر اساس تحلیل سازه ای انجام می شود. دیوار بین وال پست ها به صورت یک صفحه تحت بار جانبی مدل می شود و مقاومت آن مورد بررسی قرار می گیرد.

محاسبات شامل تعیین لنگر خمشی و برش ایجاد شده در دیوار تحت بارهای طراحی (باد و زلزله) است. فاصله وال پست ها به گونه ای تعیین می شود که تنش های ایجاد شده در دیوار از مقاومت مجاز مصالح فراتر نرود.

این محاسبات بارهای جانبی تعیین شده بر اساس آیین نامه ها و ویژگی های مصالح دیوارچینی را در نظر می گیرند. نقش مهندس محاسب در این مرحله حیاتی است و فاصله نهایی در نقشه های اجرایی مشخص می شود.

انواع وال پست و تاثیر آن بر فاصله گذاری

وال پست ها انواع مختلفی دارند که نحوه اجرای آن ها ممکن است متفاوت باشد:

• وال پست قائم: معمولاً از نبشی ناودانی یا قوطی ساخته شده و به صورت عمودی در طول دیوار نصب می شود. فاصله این وال پست ها موضوع اصلی طراحی است.
• وال پست افقی (کلاف میانی): در دیوارهای بلند به صورت افقی در ارتفاع میانی نصب شده و ارتفاع مهارنشده دیوار را کاهش می دهد. فاصله عمودی این کلاف ها مهم است.
• وال پست های نوین: سیستم هایی مانند میلگرد بستر و بست های انعطاف پذیر که عملکرد متفاوتی دارند و ضوابط فاصله گذاری خاص خود را دارند.

انتخاب نوع وال پست بر اساس طراحی سازه و جزئیات اجرایی است اما هدف اصلی (مهار دیوار) و اصول کلی تعیین فاصله بر اساس مقاومت دیوار ثابت می ماند.

نکات اجرایی مهم در نصب وال پست ها و ارتباط آن با فاصله

اجرای صحیح وال پست ها به اندازه طراحی آن ها اهمیت دارد. رعایت نکات اجرایی تضمین می کند که وال پست ها به درستی عمل کرده و بارهای جانبی را منتقل کنند.

• اتصال به سازه: وال پست های قائم باید به طور مطمئن به سقف و کف (یا تیر و فونداسیون) متصل شوند. این اتصالات (جوش یا انکر بولت) باید مطابق نقشه ها باشند.
• اتصال دیوار به وال پست: دیوار باید به گونه ای به وال پست متصل شود که نیرو را منتقل کند اما اجازه حرکت نسبی جزئی داشته باشد. استفاده از میلگرد بستر یا بست های انعطاف پذیر در فواصل مشخص و ایجاد درز انقطاع در اطراف وال پست ضروری است.
• کنترل اجرا: مهندس ناظر باید فواصل نصب وال پست ها و جزئیات اتصالات را بر اساس نقشه های اجرایی کنترل و تأیید کند.

پیامدهای عدم رعایت فاصله استاندارد وال پست ها

نادیده گرفتن فاصله صحیح وال پست ها پیامدهای منفی جدی به دنبال دارد:

• خطر تخریب در زلزله/باد: افزایش طول مهارنشده دیوار خطر گسیختگی و ریزش آن را در بارهای جانبی بالا می برد.
• ایجاد ترک در دیوار: ضعف در مهار دیوار منجر به ایجاد ترک های گسترده ناشی از خمش و تغییر شکل می شود.
• کاهش عمر مفید سازه: آسیب های وارده به دیوار و تأسیسات نیاز به تعمیرات مکرر و کاهش دوام کلی ساختمان را در پی دارد.

رعایت فاصله استاندارد وال پست ها برای اطمینان از ایمنی و پایداری ساختمان در برابر زلزله و باد ضروری است.

جدول مقایسه فاصله وال پست ها بر اساس پارامترهای مختلف (مثال فرضی)

جدول زیر یک مثال فرضی برای نشان دادن تأثیر برخی پارامترها بر فاصله تقریبی وال پست ها است. این اعداد صرفاً جنبه آموزشی دارند و نباید ملاک طراحی قرار گیرند.

پارامتر	شرایط	فاصله تقریبی وال پست قائم (متر)	فاصله تقریبی کلاف افقی (متر)
ارتفاع دیوار	کم (زیر 3 متر)	4 تا 5	نیاز کمتر
ارتفاع دیوار	زیاد (بالای 4 متر)	2.5 تا 3.5	نیاز به یک یا چند کلاف
نوع مصالح	بلوک سفالی	3 تا 4	بستگی به ارتفاع
نوع مصالح	بلوک سیمانی	3.5 تا 4.5	بستگی به ارتفاع
خطرپذیری زلزله	زیاد	2.5 تا 3.5	نیاز به کلاف

توجه: طراحی دقیق فاصله وال پست ها فقط توسط مهندس محاسب و بر اساس آیین نامه ها انجام می شود.

مشاوره با متخصص: چرا نظر مهندس سازه حیاتی است؟

تعیین فاصله وال پست ها فرآیندی تخصصی است که باید توسط مهندس محاسب سازه انجام شود. این مهندس با در نظر گرفتن مشخصات دقیق پروژه بارهای وارده و آیین نامه های مربوطه ایمن ترین و بهینه ترین فاصله را تعیین و در نقشه ها ارائه می دهد.

هرگونه تصمیم گیری خودسرانه در خصوص فاصله وال پست ها می تواند ایمنی ساختمان را به شدت به خطر اندازد. لذا همیشه به نقشه های سازه تهیه شده توسط مهندس ذیصلاح پایبند باشید و بر اجرای صحیح آن ها نظارت کنید.

سوالات متداول درباره فاصله وال پست ها

حداکثر فاصله مجاز بین دو وال پست قائم چقدر است؟

این فاصله به عوامل متعددی مانند ارتفاع دیوار نوع مصالح و بارهای جانبی بستگی دارد و توسط مهندس محاسب تعیین می شود. طبق استاندارد 2800 معمولاً حداکثر طول آزاد دیوار حدود 4 تا 5 متر محدود می شود.

آیا ضخامت دیوار بر فاصله وال پست ها تاثیر دارد؟

بله ضخامت دیوار بر مقاومت آن در برابر خمش تاثیر می گذارد و در محاسبات فاصله وال پست ها توسط مهندس سازه لحاظ می شود.

نقش استاندارد 2800 در تعیین فاصله وال پست ها چیست؟

استاندارد 2800 ایران ضوابط و محدودیت هایی را برای حداکثر طول و ارتفاع آزاد دیوارهای غیرسازه ای تعیین می کند که مبنای محاسبات مهندس سازه برای تعیین فاصله وال پست ها قرار می گیرد.

آیا دیوارهای داخلی هم نیاز به وال پست دارند؟

بله دیوارهای داخلی نیز تحت تأثیر نیروهای زلزله قرار دارند و در صورتی که طول یا ارتفاع آن ها از مقادیر مجاز آیین نامه بیشتر باشد نیاز به مهار با وال پست دارند.

چه کسی باید فاصله وال پست ها را تعیین کند؟

تعیین فاصله دقیق وال پست ها بر عهده مهندس محاسب سازه پروژه است و این فواصل باید در نقشه های اجرایی به وضوح مشخص شوند.

آیا می توان فاصله وال پست ها را در حین اجرا تغییر داد؟

خیر تغییر فاصله وال پست ها بدون تأیید کتبی مهندس محاسب سازه مجاز نیست و می تواند ایمنی دیوار و ساختمان را به خطر اندازد.

آیا برای دیوارهای کوتاه زیر 3 متر هم وال پست لازم است؟

برای دیوارهای کوتاه نیز اگر طول آن ها از حد مجاز آیین نامه (معمولاً 4 تا 5 متر) بیشتر شود نیاز به وال پست قائم دارند. همچنین ممکن است در تقاطع دیوارها نیاز به مهار باشد.

چگونه می توان از صحت اجرای وال پست ها مطمئن شد؟

مهندس ناظر ساختمان مسئول کنترل صحت اجرای وال پست ها شامل فواصل نصب و جزئیات اتصالات آن ها بر اساس نقشه های سازه است.
